AmWin Kanalaufmaß

Die Software für lüftungstechnische Abrechnungen

Kanalaufmaß Oberflächenberechnung mit und ohne Isolierung nach DIN

Die eigentlichen Daten zum Aufmaß werden in unterschiedlichen Softwaremodulen bearbeitet. So werden die Daten für das Kanalaufmaß im Kanalmodul eingegeben. Anhand der notwendigsten Maße, die im Eingabefenster am unteren Bildschirmrand einzugeben sind, werden die Ergebnisse berechnet. Dabei werden nur die Maße abgefragt, die für das angegebene Kanal- oder Formteil unbedingt zur Berechnung notwendig sind. Das unterscheidet AmWin gegenüber einer herkömmlichen Tabellenkalkulation, bei der alle Datenfelder ausgefüllt werden müssen.

Die Aufmaßdaten werden jedoch ähnlich einer Tabellenkalkulation im Hauptfenster angezeigt. Es wurde absichtlich auf eine aufwendige zeichnerische Darstellung der einzelnen Positionen verzichtet, um eine schnelle Erfassung der Daten zu gewährleisten.

Je nach eingestellter Aufmaßart werden Umfang, Länge und Oberfläche des Kanalteils und / oder der Isolierung für das Kanalaufmaß ausgegeben. In der Seitenansicht und im Ausdruck kann die Anzeige von Seitenergebnissen optional eingestellt werden.

Wird eine Zeile mit der Maus oder den Cursortasten angewählt, können die Daten im Eingabefenster editiert werden. Kopieren von Aufmaß-Datensätzen ist projektübergreifend möglich. Komplette Aufmaß-Dateien können ebenfalls projektübergreifend in der Bauteilverwaltung markiert und kopiert werden. In der Profi-Version kann eine Kanal-Aufmassdatei aus bis zu 14000 Positionen (Datensätzen) bestehen.

Beim reinen Kanalaufmaß (ohne Isolierung) und beim Montageaufmaß wird, wie nach DIN gefordert, eine Unterteilung nach 5 Längengruppen für Kanal- und 5 Längengruppen für Formteile gemacht. Für die Isolierung stehen 30 Plätze für Isolierungen zur Verfügung, mit denen ebenfalls eine beliebige Unterscheidung mödlich ist. Neu in AmWin 3.0 ist, daß die Unterteilung nach den Kanal-Längengruppen auch mit der Zusatz-Option Iso-Gruppen Ergebnisse für Isolieraufmaße möglich ist.

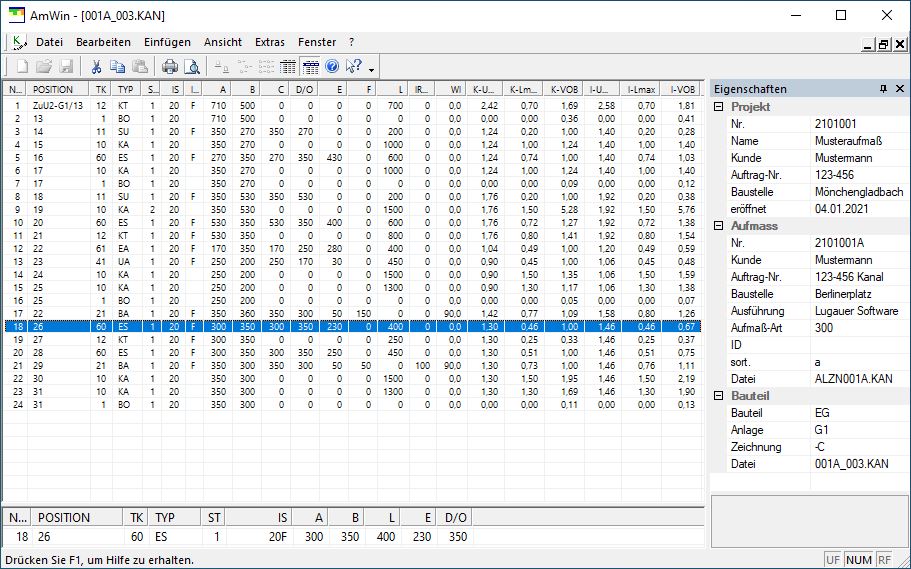

Ansicht Kanalaufmaß
